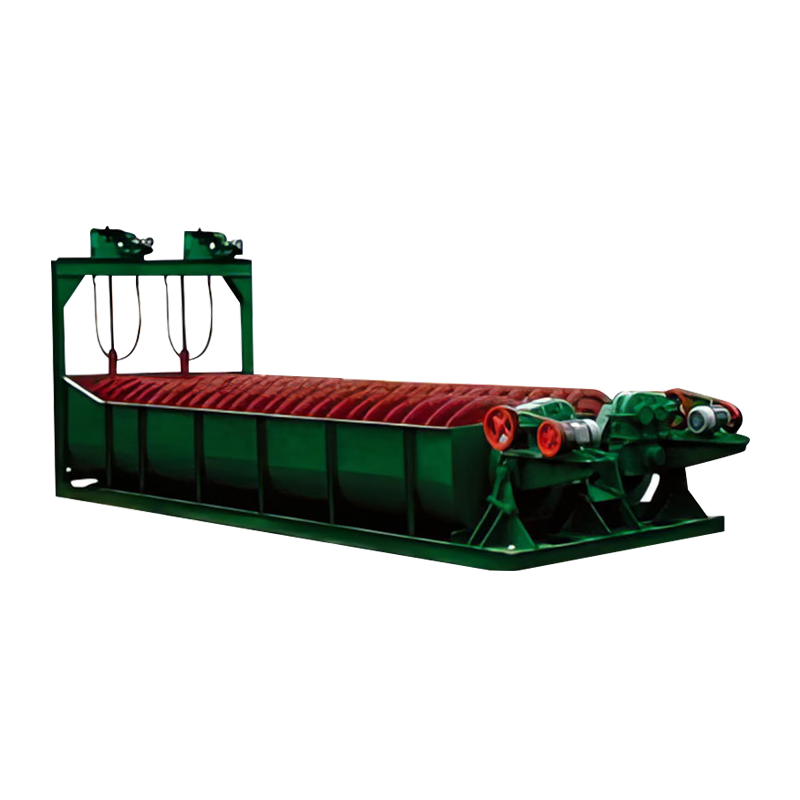

I componenti principali del classificatore a spirale sono un serbatoio d'acqua semicircolare, un dispositivo a spirale composto da un albero e pale, le parti del cuscinetto superiore e inferiore dell'albero a spirale, il dispositivo di trasmissione dell'albero a spirale e il meccanismo di sollevamento. Le sue specifiche sono espresse dal diametro a spirale.
I classificatori a spirale possono essere divisi in classificatori a spirale singola e doppia a spirale in base al numero di alberi a spirale e possono essere divisi in tipo di diga elevato, tipo di diga basso e tipo di affondamento in base all'altezza della diga di overflow.
La diga di overflow della classificatore a spirale alta è superiore al centro del cuscinetto all'estremità inferiore dell'albero a spirale ma inferiore al bordo superiore della spirale dell'estremità di overflow. Ha una certa area di sedimentazione adatta per la classificazione delle particelle grossolane e può ottenere una dimensione delle particelle di overflow superiore a 100 mesh.
La diga di overflow del classificatore a spirale a bassa diga è inferiore al centro del cuscinetto dell'estremità di overflow, quindi l'area di sedimentazione è piccola e la capacità di produzione di overflow è bassa. Di solito non viene utilizzato per le operazioni di classificazione, ma viene utilizzato per lavare la sabbia di minerale per la destretta.
L'intera spirale all'estremità di overflow del classificatore a spirale sommerso è immersa sotto la superficie liquida nella zona di sedimentazione. La sua zona di sedimentazione ha una vasta area e una profondità, che è adatta alla classificazione delle particelle fini e può ottenere una dimensione delle particelle di overflow inferiore a 100 mesh.
Principio di lavoro
La sospensione finemente macinata viene alimentata nel serbatoio dell'acqua dalla porta di alimentazione situata nel mezzo della zona di sedimentazione. L'estremità inferiore del serbatoio dell'acqua inclinata è la zona di sedimentazione della classificazione della liquame. La spirale ruota a bassa velocità per mescolare la sospensione, in modo che la luce e le particelle fini siano sospese sulla superficie e fluiscono sulla diga di overflow per traboccare e entrare nel processo successivo. Le particelle grossolane e pesanti si depositano sul fondo del serbatoio e vengono trasportate alla porta di scarico dalla spirale come sabbia restituita. Di solito, il classificatore a spirale e il mulino formano un circuito chiuso per restituire la sabbia grossolana al mulino per la ri-matura.
I vantaggi del classificatore a spirale sono la sua struttura semplice, un funzionamento stabile e affidabile, un facile funzionamento e una facilità di formare un'operazione a circuito chiuso con un mulino con un diametro inferiore a 3,2 metri.
